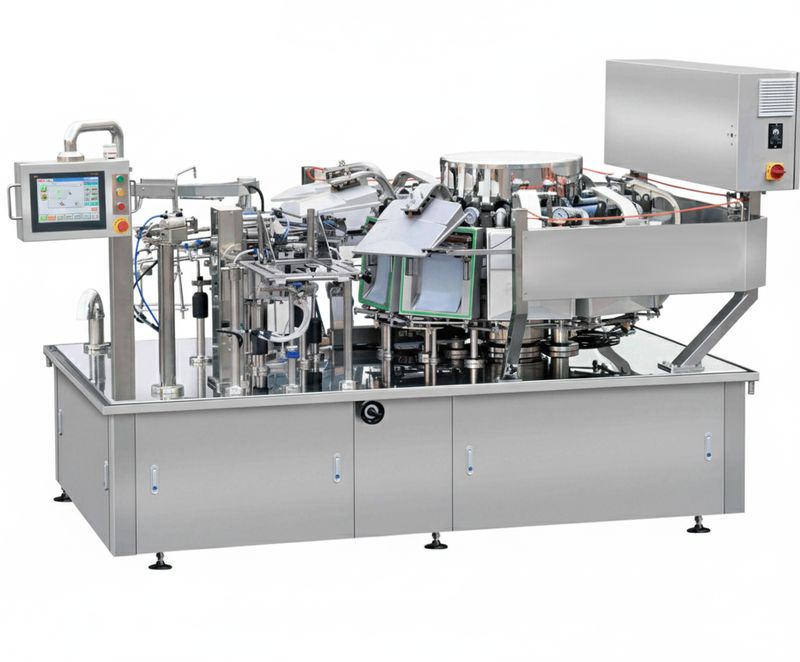

Typ urządzenia: Automat rotacyjny (karuzelowy)
Przeznaczenie: Automatyczne pobieranie, otwieranie, napełnianie i zamykanie gotowych opakowań (doypack, saszetka, torebka płaska).
1. Opis Ogólny
Wysokowydajna maszyna rotacyjna zaprojektowana do obsługi szerokiej gamy gotowych opakowań. Urządzenie charakteryzuje się precyzją działania, łatwością przezbrajania pod różne formaty torebek oraz możliwością integracji z dowolnym systemem dozującym. Idealne rozwiązanie dla producentów stawiających na estetykę opakowania (premium look) i elastyczność produkcji.
2. Zastosowanie (Branże i Produkty)
Dzięki modułowej konstrukcji dozowników, maszyna obsługuje:
- Produkty sypkie i granulaty: Kawa, herbata, ryż, orzechy, bakalie, chipsy, karma dla zwierząt, nasiona.
- Proszki: Mleko w proszku, mąka, przyprawy, odżywki, detergenty.
- Płyny i pasty: Sosy, ketchupy, soki, mydła w płynie, kremy.
- Produkty kawałkowe: Cukierki, mrożonki, ciastka.
3. Obsługiwane Typy Opakowań
Maszyna pracuje na gotowych torebkach, co gwarantuje najwyższą jakość wizualną opakowania:
- Doypack (Stand-up pouch) – torebki stojące.
- Torebki z zamknięciem strunowym (Zipper).
- Torebki płaskie (3-stronnie lub 4-stronnie zgrzewane).
- Torebki z fałdą boczną (Gusset bag).
- Opakowania kształtowe (nieregularne kształty).
4. Główne Cechy i Zalety
- Inteligentny system kontroli (No Bag - No Fill): Jeśli torebka nie zostanie pobrana lub otwarta, maszyna nie poda produktu i nie wykona zgrzewu. Oszczędność produktu i opakowań.
- Szybkie przezbrajanie: Zmiana formatu torebki odbywa się za pomocą jednego pokrętła lub panelu HMI (regulacja chwytaków), zajmując zaledwie kilka minut.
- Sterowanie PLC i HMI: Intuicyjny ekran dotykowy (Siemens/Mitsubishi) pozwala na łatwe zarządzanie parametrami pracy.
- Higiena: Konstrukcja wykonana ze stali nierdzewnej (AISI 304/316) zgodnie ze standardami GMP. Łatwa w czyszczeniu (Wash-down).
- System smarowania: Centralny system smarowania (opcja) lub łożyska bezobsługowe (IGUS) w kluczowych punktach.
5. Specyfikacja Techniczna
| Parametr |
Seria RZ8 (Standard) |
Seria RZ10 (Wysoka wydajność) |
Seria Heavy Duty (Duże worki) |
| Liczba stacji |
8 stacji |
10 stacji |
8 stacji |
| Szerokość torebki |
80 – 240 mm |
60 – 220 mm |
150 – 370 mm (do 400 mm) |
| Długość torebki |
100 – 350 mm |
80 – 300 mm |
100 – 500 mm |
| Zakres dozowania |
10g – 1500g |
10g – 1000g |
500g – 5000g |
| Prędkość (max) |
do 60 torebek/min |
do 80-100 torebek/min |
do 30-40 torebek/min |
| Zasilanie |
380V / 50Hz / 3F |
380V / 50Hz / 3F |
380V / 50Hz / 3F |
| Zużycie powietrza |
0.5 m³/min |
0.5 m³/min |
0.7 m³/min |
6. Przebieg Procesu Pakowania (8 Stacji)
- Pobranie torebki: Magazynek automatycznie podaje torebkę do uchwytów.
- Kodowanie: Nadruk daty/partii (Inkjet, termodruk).
- Otwieranie: Otwieranie torebki (oraz struny zipper) za pomocą przyssawek i nadmuchu.
- Dozowanie 1: Główny wsad produktu (np. z wagi wielogłowicowej).
- Dozowanie 2 / Opcja: Dopełnianie, dodawanie zalewy lub stacja wibracyjna (ubijanie produktu).
- Czyszczenie / Odsysanie: Usuwanie pyłu ze zgrzewu lub opcja azotu (MAP).
- Zgrzewanie: Termiczne zamknięcie opakowania.
- Formowanie i Wyrzut: Chłodzenie zgrzewu i wydanie gotowego produktu na taśmociąg.
7. Integracja w Linie Produkcyjne (SKE Design)
Jako integrator systemów, łączymy tę maszynę z urządzeniami peryferyjnymi, tworząc kompletne linie:

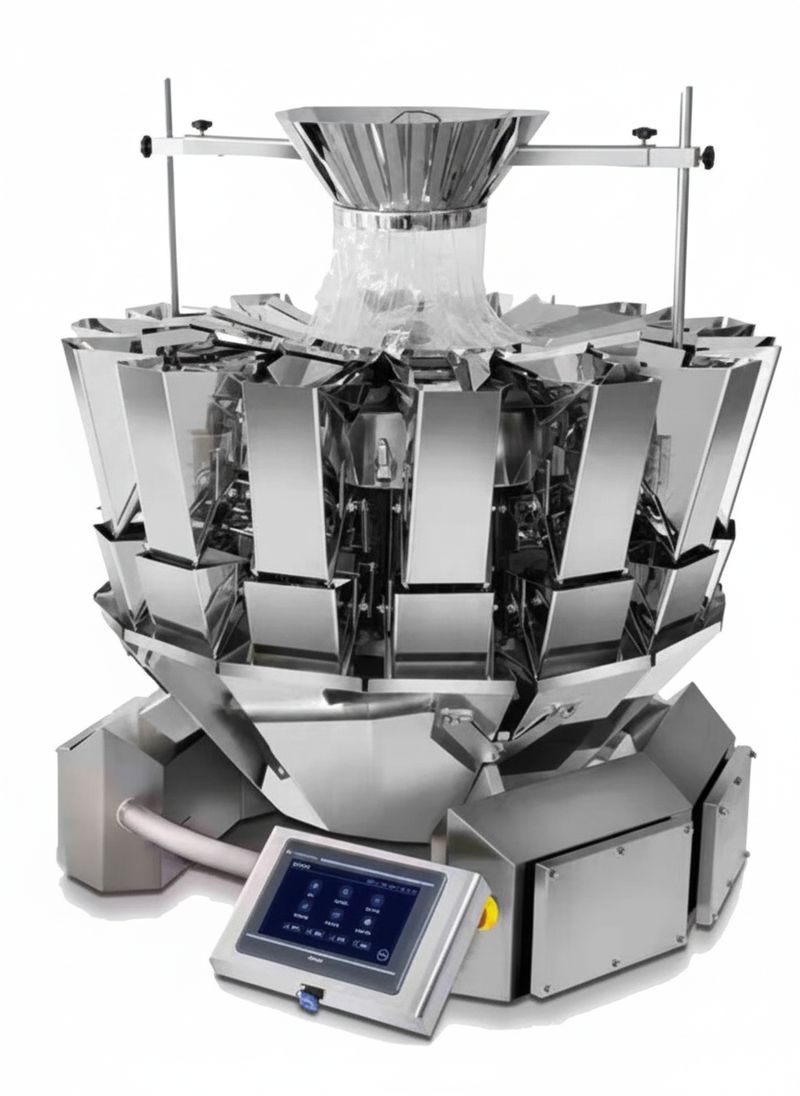

- Systemy naważania: Wagi wielogłowicowe (Multihead Weigher), wagi liniowe, dozowniki ślimakowe.

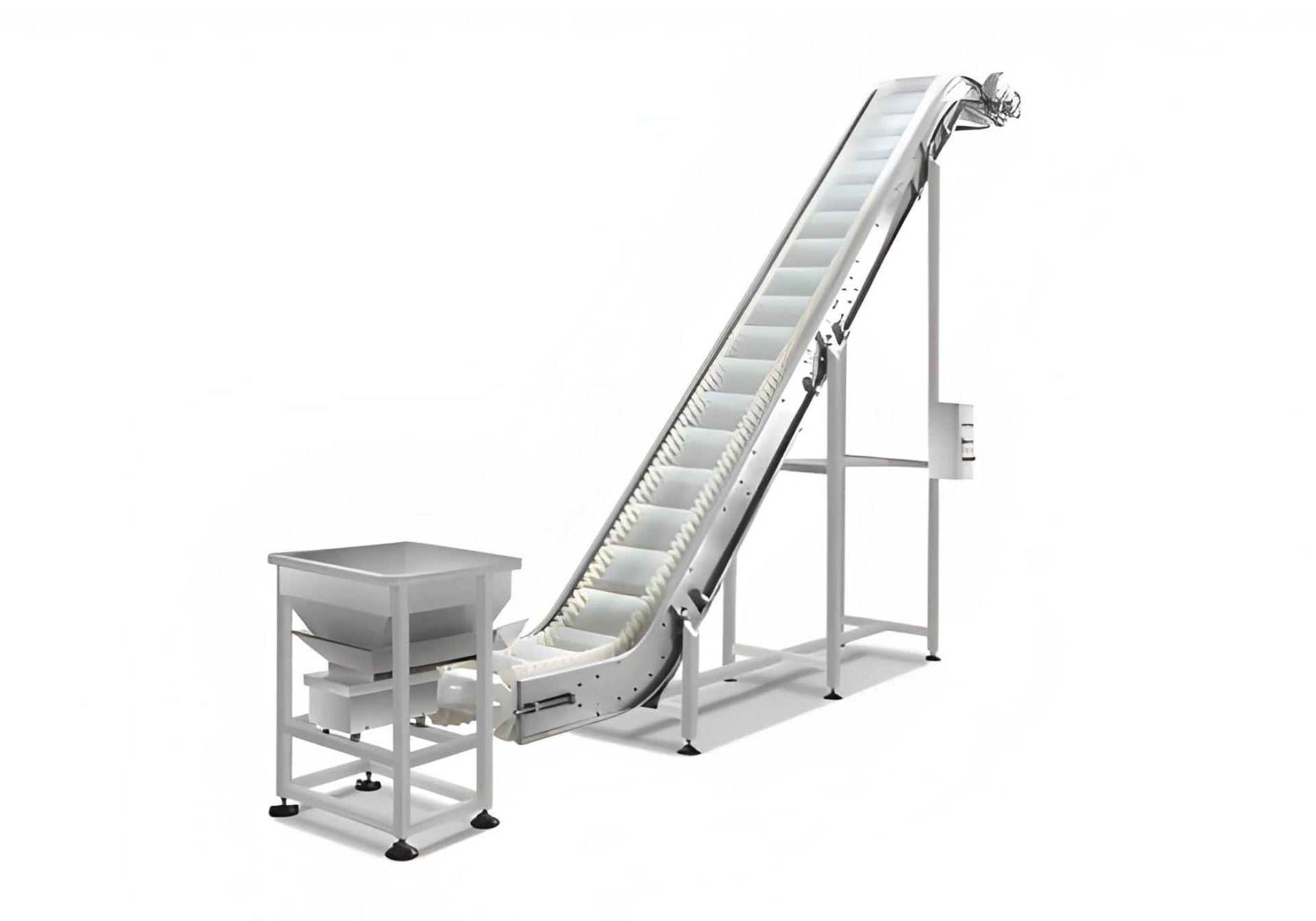

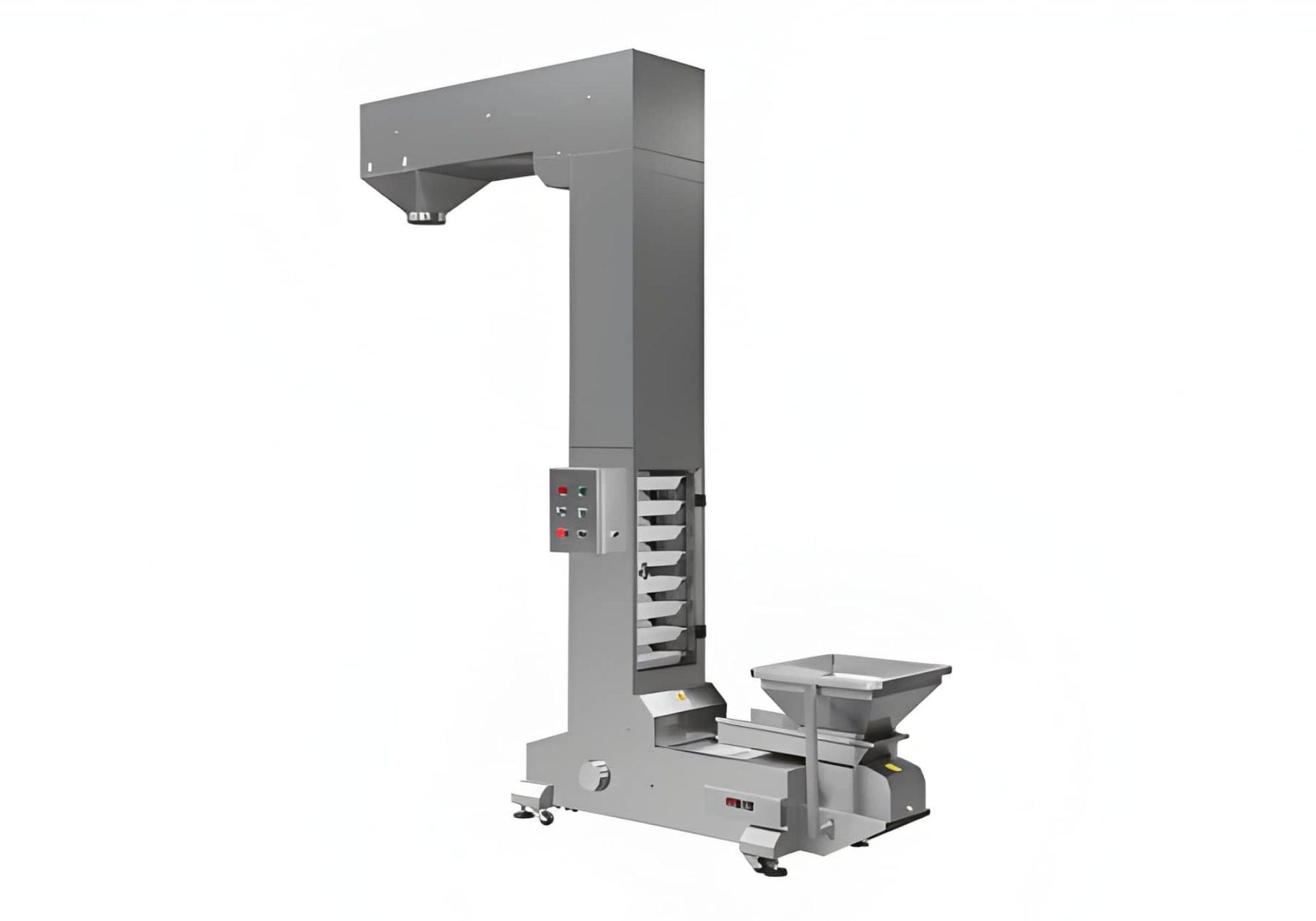

- Systemy podawania: Podajniki kubełkowe typu "Z", przenośniki śrubowe, pompy.
- Kontrola jakości: Wagi kontrolne (Checkweigher), detektory metali, systemy X-Ray.

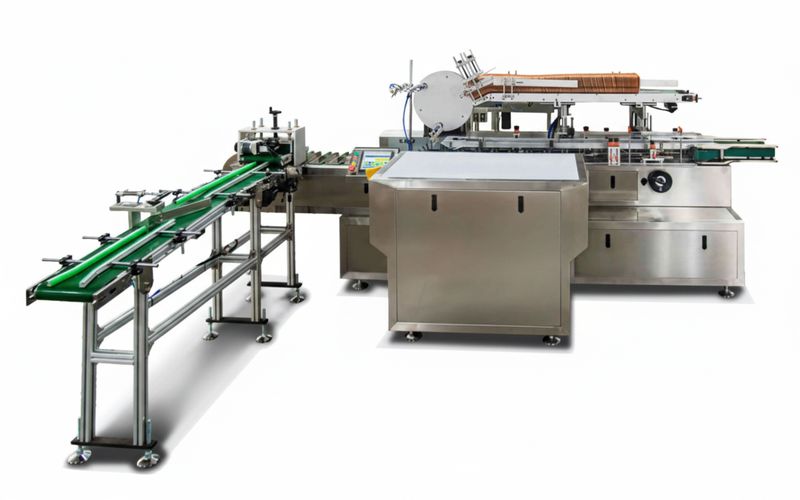

- Pakowanie zbiorcze: Automatyczne kartoniarki i systemy paletyzacji na końcu linii.
